Proiectarea produselor de marochinarie

CUPRINS

CAP. I. Proiectarea produselor de marochinarie

I.1.Proiectarea curelei

I.2.Proiectarea posetei cu clapa

I.3. Proiectarea posetei cu rama

I.4. Proiectarea rucsacului

I.5. Proiectarea portstiloului

CAP. II. Elaboraeea proceselor tehnologice

CAP. III.Estimarea normelor de consum

la produsul- poseta cu rama

FISA DE MODEL

Sortimentul: cordon

Model: C 01

Sistem de inchidere: catarama

Dimensiuni:- Lungime = 900 mm

- Latime =35 mm

Materiale utilizate pentru:

repere exterioare: 30 x FN

repere interioare: -

Materiale auxiliare:

metalice: catarama

chimice: solutie de cauciuc natural

ata PESNm 65/3

Precizarea caracteristicilor materialelor componente.

Restrictii

Materiale de baza:

Materiale auxiliare:

Descriereatehnologica a produsului: CORDON

Cordonul este un produs de marochinarie utilizat in tinuta vestimentara, ce poate fi prevazut cu diferite sisteme de inchidere.

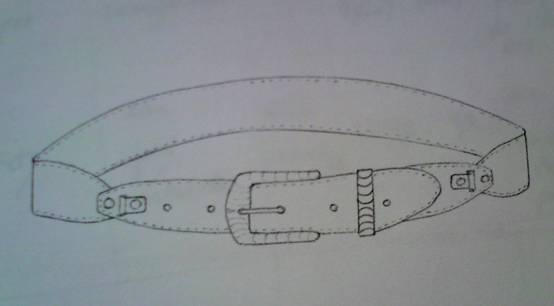

Cordonul proiectat are o lungime de 900 mm si o latime de 35 mm conform desenului din fig. 1. Acesta este compus din mai multe repere (4), ce sunt necaptusite. Ca sistem de inchidere s-a ales o catarama simpla cu o singura limba. Deasemenea, cordonul este prevazut cu 5 perforatii de forma rotunjita.

Paftaua este de latime (l) = 10 mm, iar lungimea acesteia se determina cu relatia:

dt = 3 mm

Lp = 2 l + 4 (d f + d c) + d t = 70 + 4,8 + 3 = 77,8 mm

Imbinarea dintre repere se face cu ajutorul unor butoni rapizi cu diametrul de 7 mm.

In proiectarea cordonului se va pleca, de la un sistem de axe xOy. Fata de axa xx', se vor duce doua drepte paralele la o distanta fata de punctul egala cu ˝ din latimea cordonului.

Proces tehnologic

DESEN

DESEN

FISA DE MODEL

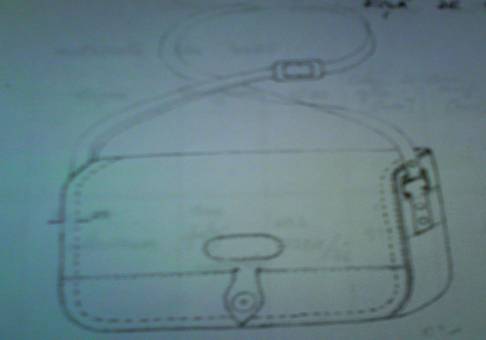

Sortiment: poseta cu clapa

Model: 01

Sistem de inchidere:

Dimensiuni: - Lungime: 350 mm

- latime : 120 mm

- inaltime: 250 mm

Materiale utilizate pentru :

repere exterioare : piele Box F.N.

repere interioare: moar matase

Materiale utilizate pentru:

repere intermediare: - de intarire - carton dur

- de umplutura - spuma PU

Materiale auxiliare: - ata: SINTROM 30/3

- ace

- adeziv: cauciuc natural

- accesorii metalice

Precizarea caracteristicilor materialelor

componente

Materiale de baza:

Materiale auxiliare:

Descrierea produsului

Poseta cu clapa completeaza tinuta vestimentara. Ea poate fi prevazuta cu mare si curele de umar sau doar cu manere. Acest produs trebuie astfel proiectat incat purtatoarea sa aiba acces la toate obiectele in interior, avand o privire de ansamblu a interiorului posetei.

Poseta proiectata prezinta doar curea de umar.

Dimensiunile acesteia sunt: L = 350 mm

l = 120 mm

h = 250 mm

Interiorul este captusit cu moar matase. Materialul pentru fete este Box F.N., STAS 1619 - 68. Acesta are grosime de 1,2 mm, categoria.

Materialul folosit pentru captuseala este conf. STAS 2532/86, cu categoria de grosime 0,2 mm. Acest material este livrat in suluri cu latimea 90+-2 cm.

In interior exista un singur buzunar (cu fermoar) ce este taiat in captuseala interioara (pe fata posterioara), punga buzunarului fiind situate intre captuseala si fata posterioara.

Reperele exterioare ale produsului, cele decorative - aplicate sunt realizate din Box F.N. de alta culoare fata de cea a posetei.

Clapa prezinta, o incuietoare de tupul buton cu sistem de inchidere magnetica.

Poseta prezinta colturi rotunjite. Pentru a conferi produsului forma si infatisarea dorita vom folosi paspoat materiale de umplutura. Este folosit carton duplex, STAS 8427/86, cu grosimea de 1,2 mm. Acest material este livrat sub forma de placi cu dimens. 1200 x 750 mm.

Materialul de umplutura este spuma P.U., STAS 6732/78, cu grosime de 4 mm. Este livrat sub forma de suluri cu latimea de 138 +-2 mm.

Desen

Desen

Desen

Desen

Desen

Desen

Desen

Desen

FISA DE MODEL

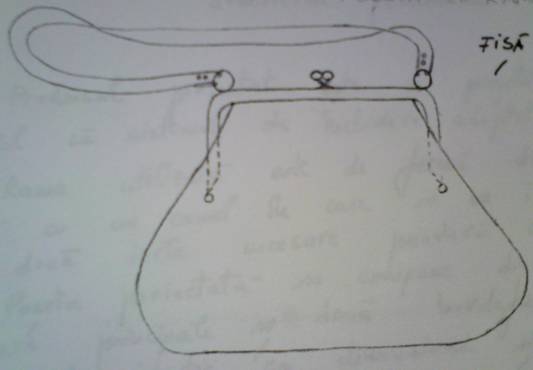

POSETA CU RAMA

Sortimentul: Poseta cu rama

Model: 0 11

Sistem de inchidere: rama metalica

Dimensiunile produsului: L = 284 mm

l = 60 mm

h = 210 mm

Materiale utilizate pentru:

repere exterioare: piele Box

repere interioare: -

Materiale utilizate pentru:

reperele intermediare - de intarire

- de umplere

Materiale auxiliare:

ata

ace

adeziv

accesorii metalice

Descrierea produsului

Produsul proiectat este o poseta ce are ca particularitati faptul ca sistemul de inchidere adoptat este o rama metalica.

Rama utilizata este de forma dreptunghiulara si este prevazuta cu un canal in care se va introduce reperul de fata si doua inele necesare prinderii curelii de umar.

Poseta proiectata se compune din urmatoarele repere: doua repere principale si doua burdufuri. Reperul principal anterior este identic ca dimensiuni si forma cu cel posterior cu deosebirea ca acesta se compune din doua parti care se imbina prin coasere.

Baza posetei cu rama va rezulta in urma imbinarii partii interioare a celor doua burdufuri printr-o cusatura ˝ intoarsa.

Proiectarea reperelor principale

Se va pleca de la un sistem de coordonate xoy fata de care se va copia conturul, interior, al ramie, axa Oy trecand prin mijlocul segmentului AB. Paralel cu AB vom duce o dreapta la o distanta egala cu inaltimea posetei H = 210 mm . De o parte si de alta a axei se duc doua segmente egale cu ˝ la partea inferioara a fetei produsului. Unind punctele A si B cu capetele acestor linii si racordand apoi cele doua linii vom obtine in final tiparul de baza al fetei principale.

Proiectarea burdufurilor se face plecand de la o axa de simetrie fata de care se ia de o parte si de alta lungimea surplusului de produs, care nu se introduce in rama S = 16 mm. In continuare prin translare se va desena conturul interior al ramie, dupa care se va adopta latimea burdufului. Celelalte puncte se vor obtine prin translare de pe desenul reperului principal.

Desen

FISA DE MODEL

Sortimentul : Rucsac

Model: 004

Sistem de inchidere: cu buton magnetic

Dimensiunile produsului : L x l : 140 x 136 [mm]

Materiale utilizate pentru:

repere exterioare: piele Box

repere interioare: moar matase

Materiale utilizate pentru:

- repere intermediare_____

Materiale auxiliare:

ata : PES

ace

adeziv: solutie de cauciuc natural

accesorii metalice

Precizarea caracteristicilor materialelor componente.

Materiale de baza:

Materiale auxiliare:

Descrierea produsului

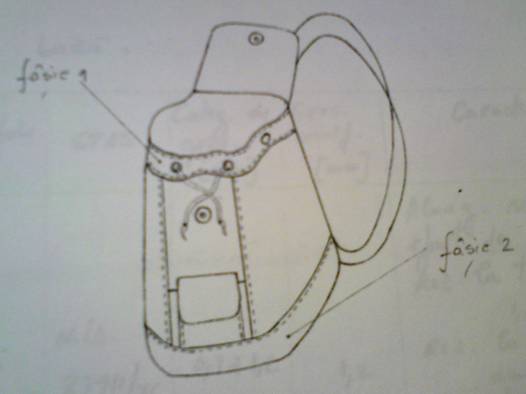

Produsul proiectat reprezinta un rucsac de dimensiuni mai reduse si anume lungimea de , latimea de, iar inaltimea de 220 mm. Rucsacul prezinta o clapa prevazuta cu un buton magnetic. La partea inferioara respectiv partea superioara , are 2 fasii ce se imbina, cu fata anterioara si partile laterale de jur imprejurul produsului, prin coasere. La partea superioara pe fasia 1 prezinta niste orificii prin care se insireteaza un siret cu ajutorul caruia se face strangerea rucsacului la partea superioara. Pe reperul de fata anterior rucsascul este prevazut cu un buzunar ce se inchide cu o clapa prevazuta cu buton magnetic. Partea inferioara a buzunarului se va prinde in imbinarea dintre partea inferioara a reperului principal anteriorsi partea superioara a fasiei 2. Pe partile laterale buzunarul prezinta burdufuri de forma dreptunghiulara.

Proiectarea reperelor

Partea anterioara principala a produsului este identical cu cea posterioara. Acestea se obtin astfel: se ia un sistem de axe Oxy, de o parte si de alta a centrului O se o ape axa Ox - 70 mm, iar pe axa Oy - 85 mm, obtinandus-e un dreptunghi cu dimensiunile de 170 x 140, care reprezinta tiparul de baza. Fata de acesta se lasa o rezerva de 8 mm de jur imrejurul tiparului de baza necesara imbinarii cu celalalte repere.

Clapa rucsacului prezinta cele 3 zone : zona ce acopera partea anterioara a rucsacului - 80 mm, zona de acoperire a produsului - 50 mm sic ea ade-a treia zona ce se imbina in fata posterioara - mm.

La proiectarea baezei se pleaca de la sistemul de axe xOy obtinandu-se in final un dreptunghi de 200 x 90 mm avand coturile rotunjite cu o raza de curbura de 20 mm. Fata de tiparul de baza se va da o rezerva de 8 mm.

Buzunarul are forma unui dreptunghi de 120 x 75 mm cu rezerva pe partile laterale de 6 mm pentru imbinarile cu burdufurile, se ia o rezerva de 8 mm la partea inferioara pentru imbinarea cu fasia 2, iar la partea superioara o rezerva de 10 mm pentru margine indoita.

Stabilirea normelor de consum

la produsul poseta cu rama

Norma de consum reprezinta cantitatea de material necesara pentru confectionarea unui produs.

Se cunosc mai multe metode de estimare a normelor de consum si anume:

1.     Estimarea normelor de consum pe baza modelelor de asezare teoretica la piei naturale.

2.     Estimarea normelor de consum pe baza modelelor de asezare practica la inlocuitori de piele si materiale textile.

3.     Estimarea normelor de consum prin utilizarea unui indice de pierdere rezultat in urma asezarilor practice a unui numar intreg de produse similare pe suprafata unei piei naturale sau a unui inlocuitor de piele.

2.1. Estimarea normelor de consum la piei naturale

Metoda de estimare a normelor de consum avand la baza asezarile teoretice (in paralelogram) presupune sumarea la aria neta a setului a tuturor deseurilor (normale, prin punti, marginale si de tipar).

Aria neta a setului de repere ce intra in componenta unui produs se determina prin palnimetrare.

a) Aria deseurilor normale se calculeaza, in urma stabilirii celor mai bune variante de asezari in parallelogram, cu relatiile:

A_Dn+p = A_Ps-A_S[dm²]

a_Dn = A_{Dn * 100} [ %]

A_S

A_Ps - aria paralelogramului setului [dm²]

A_S - aria setului [dm²]

Deseurile normale reprezinta acele categorii de deseuri datorate configuratiei curbe a majoritatii reperelor, a.i. acestea permit doar puncte de tangenta a contururilor a doua repere juxtapuse .

b) Aria deseurilor prin punti

A_Dp = P_S * p [dm²]

2

A_Dp = A_{Dp * 100} [%]

A_S

P_S - perimetrul setului [dm]

p - puntea [1-2mm]

Deseurile prin punti reprezinta acele portiuni de material ce rezulta prin distantarea reperelor unul fata de altul, impusa de conditiile croirii.

c) Aria deseurilor marginale si de tipar

Deseurile marginale se datoreaza conturului neregulat al pieilor, iar deseurile de tipar se datoreaza diferentei de marime intre repere de acelasi fel, dar de numere diferite sau intre repere de configuratii diferite.

Se utilizeaza urmatoarele relatii de calcul:

A_Dm+t = a

F_A

A_Dm+t = A_S* a_{Dm +t}[dm²

₁₀₀

a - const. numerica cu valoarea = 39 pentru piei flexibile

F_a - factor de arie

Factorul de arie se determina cu relatia:

F_A = A _pielii

A_S

A_{S =} A_s [dm²]

n

n - numar de repere din set

In calculul normei de consum s-a tinut seama si de indicii de calitate ai pielii, a caror valori sunt impuse.

N_C = (A_DT + A_S) * I_C [dm²/per]A_{DT =} A_Dp + A_Dm+t + A_DN

N^* _C = (A_S(1 + a_DT) * I_C N_CI, N_CII, N_CIII, N

100

n = A_S* 100 [%]N^*_CI, N^*_CII, N^* _CIII, N^* _CIV

N^* _C

Aria setului, aria paralelogramului, perimetrul setului sunt prezentate in tabelul urmator:

Factorul de asezare se calculeaza cu relatia:

F_a = nSr * 100 [%]

Sp

n - nr. de repere incluse in paralelogram

Sr - suprafata reperului (dm²)

Sp - suprafata paralelogramului (dm²)

a)     A_Dn = A_Ps - A_S = 24,88 - 22,7086 = 2,1714 dm

A_Dn = A_Dn * 100 = 2,1714 * 100 = 9,56 %

A_S 22,7086

b)     A_Dp = P_S * p= 61,72 * 0,02 = 0,6172 dm² p = 2 mm

2 2

a_Dp = A_Dp * 100 = 0,6172 * 100 = 2,72 %

A_S22,7086
