MASURAREA VITEZEI NAVEI
§L1. Definitii. Clasificari
Aparatul primar de navigatie destinat masurarii vitezei navei este lochul.
In subsidiar, aparatul realizeaza si masurarea distantei parcurse de nava.
Lochurile pot masura viteza de deplasare a navei fata de repere fixe (caz in care avem de a face cu lochuri absolute) sau pot masura viteza navei fata de diferite straturi ale mediului acvatic (lochuri relative) [4].
In functie de principiul care sta la baza functionarii lor, lochurile pot fi:
- lochuri mecanice, la care turatia unei elice cu pas constant - constituind elementul sensibil - este proportionala cu viteza relativa a navei [5], dupa relatia:
, (LM001)
in care n este turatia elicei, iar m este pasul elicei.
- lochuri hidrodinamice, care functioneaza [2] pe principiul diferentei (Pd) dintre presiunea totala (Pt) a mediului acvatic, opusa inaintarii navei si presiunea statica (Ps) a lichidului, dupa relatia:
(LM002)
Presiunea dinamica este proportionala cu patratul vitezei de deplasare, dupa relatia
, (LM003)
in care g este greutatea specifica a apei, iar g este acceleratia gravitationala.
Distanta parcursa de nava [4] este data de relatia:
(LM004)
Integrarea vitezei navei in timp este realizata, in cazul lochurilor hidrodinamice, de un bloc integrator mecanic;
- lochuri magnetohidrodinamice (de inductie);
- lochuri Doppler.
ECHIPAMENTE ELECTRONICE DE NAVIGATIE MARITIMA 43
© DORDEA, STEFAN, IULIE 2002
§L2. Lochuri magnetohidrodinamice (de inductie)
Denumirea provine de la principiul de functionare al traductorului de viteza care echipeaza aparatul. Functionarea acestor traductoare se explica prin efectul magnetohidrodinamic [3].
Lochurile de inductie masoara viteza relativa a navei fata de mediul acvatic.
§L2.1. Efectul magnetohidrodinamic
Fenomenul consta in aparitia unui camp electric indus de miscarea unui fluid conductor perpendicular pe liniile unui camp magnetic.

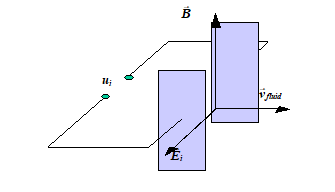

Prezentarea principiului de functionare a unui traductor magnetohidrodinamic este data in fig.MHD1.
Un ansamblu format din doi electrozi paraleli, cu forme si suprafete egale, se deplaseaza printr-un mediu conductiv lichid, fiind supus actiunii unui camp magnetic ce are directia perpendiculara pe directia de deplasare.
fig.MHD1
Considerand traductorul (solidar cu nava) ca fiind sistemul de referinta, conform legii inductiei, se creaza un camp electric
(LM005)
in care :
este campul electric
indus;
este viteza fluidului
care strabate spatiul dintre electrozii traductorului;
este inductia
campului magnetic.
44 ECHIPAMENTE ELECTRONICE DE NAVIGATIE MARITIMA
© DORDEA, STEFAN, IULIE 2002
La electrozii aflati in contact cu apa, apare o tensiune
(LM006)
in care l este distanta dintre electrozi.
