Teodolitul tahimetru theo 020 a si teodolitul theo 010a

Teodolitul tahimetru Theo 020 A si teodolitul Theo 010A

Teodolitul tahimetriu 020A - face parte din seria aparatelor tipizate A produse de uzinele Carl Zeiss - Jena, din care mai face parte si Teodolitul 010A, tahimetrul Dahlta 010A etc (Fig. 38).

Dintre caracteristicile tehnice ale tahimetrului - teodolit 'Theo 020A' amintim: puterea de marire a lunetei M=25X; diametrul obiectivului  = 36 mm; lungimea lunetei = 175 mm; distanta minima de vizare = 1,5 m; diametrul cercului orizontal si a celui vertical = 86 mm; sensibilitatea nivelei cercului alidad = 20"; sensibilitatea nivelei sferice = 8'; diviziunile scalei pentru citirea ambelor cercuri=1^C, cu imagine dreapta si compensare automata a inclinarii axului vertical (Fig. 39).

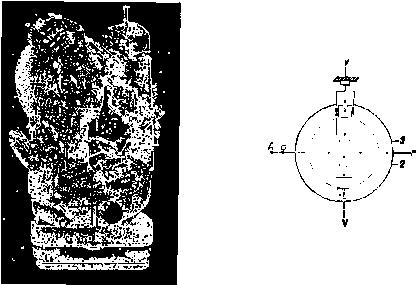

Fig. 38

Fig. 39. Citirea la cercurile gradate ale aparatului 'Theo 020A'

Comparativ cu teodolitele clasice la care citirea gradatiilor pentru cercul vertical se face fata de indecsii ficsi cu ajutorul unei nivele speciale de orizontalizare. La acest aparat indexul cercului vertical il constituie sistemul optic 2-5 (Fig. 40), care transmite imaginea gradatiilor cercului vertical din punctul "1" spre scala microscopului situata in "6", prismele "2" si "5" fiind fixe si numai sistemul de obiective "3" si "4" pendulant.

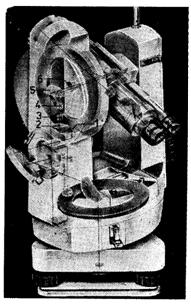

Fig. 40. Sistemul optic al teodolitului tahimetru Theo020A

1 - punct de traversare a razei de lumina prin cercul gradat vertical;
3,4 - lentile obiectiv; 2,5 - prisme de reflexie; 6 - scarita microscopului

Citirea centralizata a cercurilor gradate la Theo 020A

Determinarea citirilor la Theo 020A se face centralizat la un microscop situat in dreapta lunetei pentru pozitia 1 si respectiv pe partea stanga a acesteia in pozitia 2 (cerc vertical pe partea dreapta).

In partea inferioara apare o scala pe un fond de culoare albastra, avand 100 de diviziuni si fiind numerotata cu cifre de la 1 la 10 pentru a se usura citirea la microscop (vezi Fig. 39), iar la partea superioara, in campul microscopului apare pe un fond galben-verzui, scala gradata in minute cu ceva mai scurta decat cea pentru cercul orizontal. La ambele scarite, distanta intre diviziuni si finetea liniilor permit o estimare de 0,2^C, iar imaginea cercului vertical poate fi opturata prin actionarea unui buton situat pe alidada, atunci cand se fac citiri numai la cercul orizontal.

Gradele se vor citi in dreptul diviziunii de la cerc care intersecteaza scarita (Hz=372^g; V=291^g - vezi Fig. 38), iar minutele se numara pe scazita de la diviziunea "0" pana la realizarea intersectiei acesteia cu diviziunea care vine de la limb.

Teodolitul Theo 010 A (vezi Fig. 65) prezinta urmatoarele caracteristici tehnice: lungimea lunetei=175 mm; puterea de marire a lunetei M=30X; diametrul liber al obiectivului  = 40 mm; distanta minima de vizare= 1,5 m; diametrul cercului orizontal si vertical = 86 mm; diviziunile scalei micrometrice pentru citirea la ambele cercuri = 2^CC; sensibilitatea nivelei cercului alidad = 20"; sensibilitatea nivelei sferice=8'; imagine dreapta si compensare automata a inclinarii axului vertical.

In vederea compensarii inclinarilor mici ale axului vertical, teodolitul Theo 010A este prevazut cu un compensator construit pe principiul pendulului fizic.

Pendulul in care sunt cuprinse lentilele obiective 2 si 3 (Fig. 41) are o lungime astfel calculata incat inclinarea cu un unghi mic  a axului vertical sa fie integral compensata prin inclinarea cu un unghi  a pendulului (Fig. 42). Amortizarea oscilatiilor pendulului se face in mai putin de o secunda, iar precizia de stabilizare a lui este de  0,3

Fig. 41. Compensatorul cu lentilele obiectiv la teodolitul Zeiss Theo 010A

1,4 - puncte de traversare a razei de lumina prin cercul vertical; 2,3 - lentile obiectiv; 5 - prisma

Fig. 42. Stabilizarea pendulului in vederea stabilirii verticalitatii axului principal

H - pozitia de stabilizare a sistemului de obiective 2,3; G - punct de articulatie

Citirea cercurilor gradate la Theo 010 A

Se realizeaza dupa punerea in coincidenta a gradatiilor diametral opuse cu ajutorul tamburului micrometrului optic citind gradele in fereastra superioara (Fig. 43), la ferestruicile de la mijloc, iar unitatile de minute si secundele se citesc la scala micrometrica.

Fig. 43. Citirea gradatiilor cercurilor la Theo 010A - divizate centesimal
