Solutii de retele casnice

Solutii de retele casnice

Daca lucrati acasa sau intr-un birou mic, aveti o alternativa la operatiile de gaurire a peretilor, de montare a cablurilor speciale de retea si de invatare a modului de configurare a protocoalelor TCP/IP, IPX sau NetBEUI.

Asa numitele retele 'casnice" sunt proiectate pentru a minimiza complexitatea activitatilor de cablare si configurare a protocoalelor, oferind utilizatorilor un fel de retea rapida pentru care nu este necesara o cablare suplimentara si care este configurata cu foarte putine cunostinte tehnice.

1 HomePNA

In afara de utilizarea standardului Ethernet, cea mai populara forma de retea casnica presupune adapatarea cablarii telefonice existente la o retea de calculatoare, prin utilizarea de semnale de retea la frecvente mai mari decat cele folosite de sistemul telefonic. Alte forme de retele casnice, mai putin populare, se bazeaza pe cablarea electrica de acasa sau de la birou ori sunt retele fara fir, care beneficeaza de avantajul intervalelor neutilizate anterior, din spectrul electromagnetic.

Deoarece reprezinta cel mai dezvoltat si mai raspandit tip de retea casnica, aceasta discutie este dedicata standardelor HomePNA create de grupul Hoeme Phoneline Networking Alliance. Acest grup cuprinde printre membrii fondatori si activi majoritatea furnizorilor importanti din domeniul telecomunicatiilor si al echipamentelor hardware pentru calculatoare.

Unul dintre siturile Web dedicate produselor care utilizeaza  standardele HomePNA este www.homepna.com.

Grupul Home Phoeneline Networking Alliance  a dezvoltat doua versiuni ale standardului HomePNA. Ambele versiuni sunt proiectate pentru a lucra cu liniile telefonice existente, insa intre ele exista mari diferente in ceea ce priveste viteza si componentele hardware.

HomePNA 1.0

Primul standard HomePNA, introdus in 1998, a fost proiectat pentru a face ca lucrul in retelele casnice sa fie cat mai simplu posibil. HomePNA 1.0 are viteza de numai 1 Mbps, care este exact 1/10 din viteza standardului 10BASE-T sau a altor forme de retele Ethernet standard. HomePNA 1.0 a fost conceput pentru a fi usor de folosit- in detrimentiul performantei- si utiliza porturile paralele, porturile USB si placile PCI de la calculatoarele desktop si dispozitivele PC Card in cazul  calculatoarelor notebook. HomePNA 1.0 este in prezent invechit, fiind inlocuit de versiunea HomePNA 2.0; produsele HomePNA 1.0 pot fi utilizate in aceeasi retea cu produsele HomePNA 2.0.

HomePNA 2.0

Produsele compatibile HomePNA 2.0 au inceput sa apara pe piata la sfarsitul anului 1999. HomePNA 2.0 opereaza la viteze de pana la 10 Mbps, fiind comparabil cu vitezele Ethernet standard, si este implementat pentru placile de retea PCI pe 32 de biti in cazul calculatoarelor desktop si pentru dispozitivele PC Card pentru calculatoare notebook. Printre cele mai noi dispozitive compatibile HomePNA 2.0 se numara modemuri de banda larga, dispozitive speciale pentru Internet si porti de banda larga. Exista si calculatoare casnice-de birou care include placi de interfata HomePNA 2.0.

Produsele compatibile HomePNA 2.0 sunt suficient de rapide pentru a permite partajarea unei conexiuni Internet si asigura compatibilitatea cu produsele HomePNA 1.0.

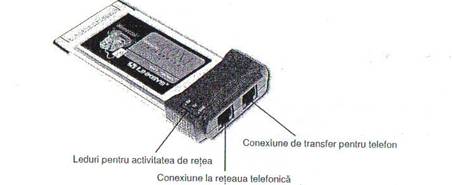

Figura 20.26 Un adaptor de retea obisnuit HomePNA 2.0 de tip PC Card produs de Linksys.

Dupa instalarea adaptoarelor de retea HomePNA, aceasta utilizeaza aceleasi protocoale de retea ca si celelalte adaptoare. S-ar putea ca procedura prestabilita de configurare sa instaleze numai protocolul NetBEUI, care nu permite rutarea, insa daca utilizati reteaua HomePNA pentru a partaja o conexiune Internet, ca trebui sa instalati si protocolul TCP/IP pe fiecare calculator. Studiati documentatia ruterului HomePNA pentru a afla detalii privind instalarea si configurarea clientului.

Topologia HomePNA

HomePNA utilizeaza o forma simplificata de topologie magistrala, care a fost descrisa anterior in acest capitol. Cablarea telefonica reprezinta tronsonul de baza al unei retele HomePNA, si fiecare adaptor de retea HomePNA are doua conectoare: unul pentru conectarea la cablarea telefonica din perete si al doilea va permite sa cuplati un aparat telephonic in adaptor sis a utilizati telefonul in acelasi timp, cand reteaua este active. Aceasta caracteristica de transfer este similara cu fucntia corespondenta, proprie celor mai multe modemuri telefonice. Figura 20.27 ilustreaza o retea HomePNA obisnuita, utilizata pentru partajarea unei conexiuni la Internet de banda larga.

2Retele pe linii de curent electric

Retelele casnice pe linii de curent electric sunt dezvoltate de mai multi ani, insa interferentele electrice, tensiunea inconsistenta si probleme de securitate au facut dificila crearea unui standard operational pana la mijlocul anului 2001. in luna iunie 2001, grupul HomePlug Powerline Alliance, un grup commercial industrial format din mai multi furnizori, a emis specificatia HomePlug 1.0 pentru retele casnice pe 14 Mbps care utilizeaza linii de curent electric. Pentru a dezvolta specificatia HomePlug 1.0, grupul HomePlug Powerline Alliance a condus teste practice in aproximativ 500 de locuinte in prima perioada a anului 2001.

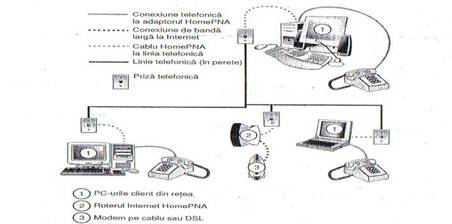

Figura 20.27 O retea HomePNA obisnuita, cu trei statii; aceasta retea permite partajarea datelor si a echipamentelor periferice, precum si accesul partajat la un cablu Internet sau modem DSL de banda larga.

HomePlug 1.0 se bazeaza pe tehnologia PowerPacket dezvoltata de Intellon. PowerPacket utilizeaza o metoda de semnalizare denumita multiplexare ortogonala cu divizarea frecventei , care combina mai multe semnale la frecvente diferite pentru a forma un sigur semnal pentru transmisie. Deoarece OFDM utilizeaza mai multe frecvente, metoda poate fi adoptata la caracteristicile schimbate constant ale curentului electric alternative. Pentru a asigura protectia, PowerPacket suporta metoda de cripatare DES pe 56 de biti si o cheie individuala pentru fiecare retea casnica. Prin utilizarea tehnologiei PowerPacket, HomePlug 1.0 este destinat sa rezolve calitatea energiei electrice si probleme de securitate care pot aparea la un utilizator de retea casnica sau de organizatie mice.

Printre primele produse HomePlug 1.0 se numara adaptoare USB, punti si rutere, ceea ce permite celor mai recente modele de PC-uri cu porturi USB sa utilizeze retele pe linn de curent electric pentru partajarea de resurse in reteaua locala si in Internet. Linksys a fost prima companie care a introdus pe piata produse HomePlug 1.0, la sfarsitul anului 2001.

Principalul competitor al specifiacatiei HomePlug , Inari, ofera solutii de retele pe linii de curent electric de 2 Mbps si 12 Mbps, utilizand o tehnologie diferita de HomePlug. Produsele Inari-care sunt distribuite de Thompson Multimedia, HP si alte companii- nu sunt disponibile cu standardele HomePlug Powerline Alliance.

Este inca prea devreme sa recomandam utilizarea solutiilor de retea pe linii de curent electric in retele casnice sau de birou, chiar daca dezvoltarea unui standard de catre mai multi furnizori in anul 2001 va ajuta sa stabiliti acest tip de retea ca o alternative viitoare.

3 Comparatie intre retele casnice si solutiile Ethernet pe cablu UTP

Costul retelelor casnice este comparabil cu solutiile Ethernet pe cablu UTP, insa care dintre cele doua variante este cea mai buna pentru reteaua dumneavostra? Folosind tabelul 20.12 pentru a determina ce solutie ceti adopta pentru reteaua de acasa sau de la birou. Retelele sunt listate in ordinea vitezei, de la cea mai lenta la cea mai rapida.

Tabelul 20.12 Comparatie intre adaptoarele de retea casnice cablate si fara fir, si adaptoarele de retea Ethernet cu conector UTP

in afara de viteza si tipurile de cabluri, luati in considerare si problema interconectarii unei retele HomePNA la o retea Ethernet standard. Pentru a interconecta cele doua retele, veti avea nevoie de o cartela speciala PC Card sau de un distribuitor HomePNA/Ethernet, iar unele produse de acest tip nu suporta decat vitezele de 1 Mbps corespunzatoare standardului HomePNA 1.0. Nu puteti sa instalati pur si simplu componentele software de retea HomePNA intr-un sistem care are deja instalat software standard de retea; aceste module nu sunt proiectate pentru a coexista decat daca utilizati tipurile amintite de dispozitive hardware, cu destinatie dubla.

Va recomand sa utilizati retele combatibile HomePNA 2.0 numai intr-un mediu casnic-birou in care experienta este redusa si nu se poate pun problema cablatii UTP. Daca tineti cont de reducerea masiva a preturilor pentr placile de retea si distribuitoare Fast Ethernet 100BASE-TX, Fast Ethernet este foarte aproape de preturile produselor HomePNA 2.0, ofera o viteza de 10 ori mai mare si are compatibilitate cu o gama mai larga de protocoale de retea. HomePlug 1.0 este un standard de retea nou, cu suport limitat din partea furnizorilor, astfel incat va recomand ca inaite de a adopta aceasta solutie sa asteptati pana cand vor fi mai multe furnizori care sa ofere produse conforme standardului HomePlug.
