Reprezentarea simplificata a sudurilor
In vedere longitudinala, frontala si in sectiune transversala, cordonul de sudura se reprezinta cu linie continua groasa, exceptie facand sudurile in gauri rotunde si prin puncte care se reprezinta prin axele gaurilor/punctelor de sudura si sudurile in linie care se reprezinta prin axa sudurii (fig. 6.4).

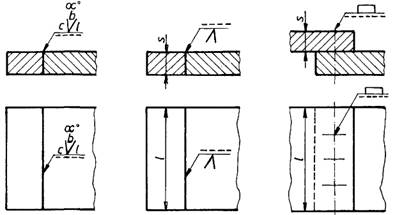

Figura 6.4. Reprezentarea simplificata a sudurilor.
Cotarea si notarea sudurilor reprezentate simplificat
Sudurile reprezentate simplificat se vor nota pe desene cu ajutorul urmatoarelor elemente (fig. 6.5):
simboluri principale;
simboluri secundare;
o linie de reper;
doua linii de referinta;
un numar de cote si indicatii suplimentare.

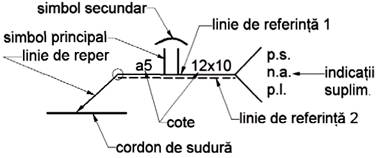

Figura 6.5. Cotarea sudurilor.
Simbolurile principale ale sudurilor determina forma sudurii, indiferent de procedeul de sudare folosit. Simbolurile principale se traseaza cu linie continua groasa, cu inaltimea egala cu 1,5xh, unde h reprezinta dimensiunea nominala a cotelor inscrise pe desenul respectiv (tabelul 6.1).

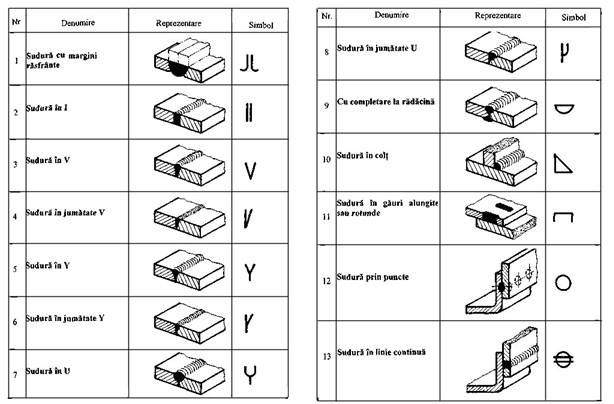

Tabelul 6.1 Simbolurile
sudurilor.
In cazul sudurii simetrice (pe ambele parti) se pot utiliza combinatii de simboluri principale (tabelul 6.2)

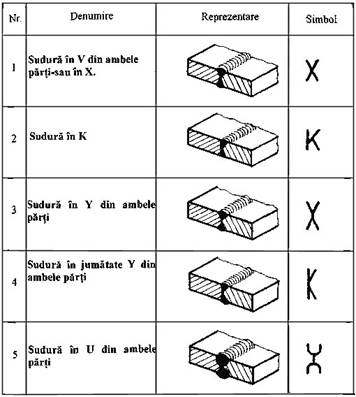

Tabelul 6.2. Simbolurile sudurilor simetrice.
Tabelul 6.3. Simbolurile secundare
Simbolurile secundare indica forma suprafetei exterioare a sudurii. Acestea se inscriu doar daca se impun conditii privind forma exterioara a sudurii (tabelul 6.3).
Linia de reper face cu liniile de
referinta un unghi diferit de 90°, se termina cu o
sageata ce se sprijina fie pe imbinare, fie pe suprafata
exterioara a sudurii. Linia de reper se orienteaza obligatoriu
spre piesa prelucrata in cazul sudurilor 1/2V, 1/2U, 1/2Y (fig. 6.6 );
daca nu sunt piese prelucrate, linia de reper poate avea o pozitie
oarecare (6.7).

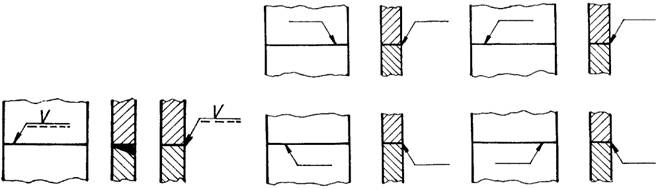

Figura 6.6. Linia de reper in cazul Figura 6.7. Linia de reper in cazul
pieselor prelucrate pieselor neprelucrate
Liniile de referinta, in numar de doua, se traseaza paralel cu chenarul formatului. Linia de referinta 1 se reprezinta cu linie continua subtire, in capatul liniei de reper. Simbolurile sudurii, fata de liniile de referinta, au urmatoarele pozitii (fig. 6.8):
deasupra liniei de referinta 1, daca suprafata exterioara a sudurii se afla pe partea liniei de reper (fig. 6.8, a);
sub linia de referinta 2, daca suprafata exterioara a sudurii se afla in partea opusa a liniei de reper (fig. 6.8, b);
pe linia de referinta 1, daca sudura se afla in planul imbinarii (sudura prin puncte); in acest caz linia de referinta 2 nu se mai reprezinta.

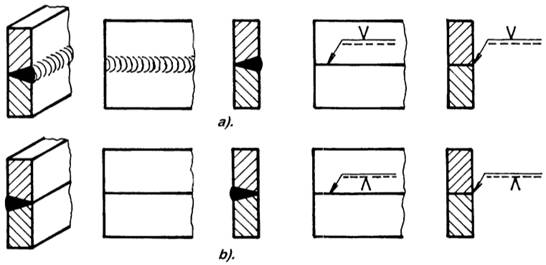

Figura 6.8. Linia de referinta
Linia de referinta 2 are urmatoarea pozitie fata de linia de referinta 1:
sub linia de referinta 1, daca linia de reper se afla pe partea imbinarii;
deasupra liniei de referinta 1, daca linia de reper se afla pe partea opusa imbinarii;
nu se reprezinta in cazul sudurilor simetrice.
Figura 6.9. Cotele la reprezentarea simplificata
Reprezentarea simplificata trebuie sa mai contina si un numar de cote care se inscriu, fata de simbolul principal, astfel (fig. 6.9 si tabelul 6.4):
cotele referitoare la dimensiunile sectiunii transversale, in fata simbolului principal;
cotele referitoare la dimensiunile longitudinale ale sudurii, in dreapta simbolului principal;
cotele referitoare la rosturi, deasupra simbolului principal.
Cotele de pozitionare a sudurii fata de marginile piesei trebuie indicate direct pe desen, ca in figura 6.9.

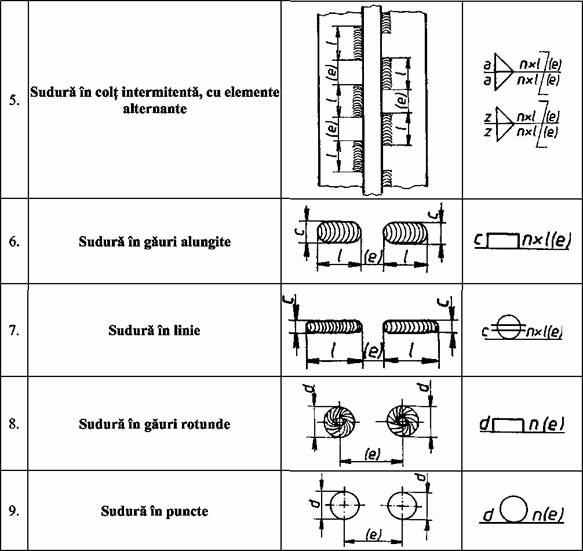

Tabelul 6.4. Cotarea sudurilor.
in tabel s-a notat cu:
s - distanta minima de la suprafata tablei la radacina cordonului; ea nu poate fi mai mare decat
grosimea celei mai subtiri table;
a - inaltimea celui mai mare triunghi isoscel inscris in sectiune;
z - cateta celui mai mare triunghi isoscel inscris in sectiune;
l - lungimea sudurii, fara craterele terminale;
e - distanta intre doua elemente de sudura vecine (pentru pozitiile 4, 5, 6 si 7 din tabel) sau distanta dintre axe (pentru pozitiile 8 si 9 din tabel);
n - numarul elementelor de sudura;
c - latimea gaurilor alungite;
d - diametrul gaurii sau a punctului de sudura.
Indicatiile suplimentare se inscriu la capatul liniei de referinta, intre ramurile unei bifurcatii, in urmatoarea ordine: procedeul de sudare (printr-un numar ce codifica procedeul de sudare), nivelul de acceptare, pozitia de lucru, materialul de adaos etc.
Sudurile pe contur inchis se indica cu ajutorul unui cerculet plasat la intersectia liniei de reper cu linia de referinta 1. Sudurile efectuate la montaj se simbolizeaza printr-un stegulet (fig. 6.10). In desenele de ansamblu, sudurile nu se reprezinta, subansamblurile sudate pozitionandu-se ca o singura piesa. intocmirea desenului de executie al subansamblului sudat este obligatorie.
Figura 6.10. Cotarea sudurilor de montaj.
