OLIMPIADA - DISCIPLINE TEHNOLOGICE

Faza judeteana

PROBA PRACTICA

Profil: Resurse naturale si protectia mediului          Varianta 1

Calificare profesionala: Tehnician in prelucrarea lemnului

Clasa: a XIII-a

Toate subiectele sunt obligatorii. Se acorda 10 puncte din oficiu.

Timpul efectiv de lucru este de 3 ore.

Subiectul. I. TOTAL: 80 puncte

Se da urmatorul corp de mobila cu dimensiunile de gabarit 900x390x1500mm, executat din PAL de 18mm furniruit pe fete si canturi cu furnir de stejar. Panoul de spate este executat din placaj de 5mm, iar politele se afla la distante egale intre ele si fata de placa superioara si inferioara. Placa inferioara se afla la 100mm de la baza. Se mentioneaza ca asamblarea spatelui cu placa superioara, placa inferioara si peretii laterali se face prin incheietura in falt.

Se cere:

1. Sa se reprezinte vederile fata si laterala stanga 10p

2. Sa se reprezinte sectiunea longitudinala; 10p

3. Sa se reprezinte solutia constructiva de asamblare a peretelui lateral cu spatele 10p

4. Sa se completeze nomenclatorul de repere.   (25p)

5. Realizati fisa tehnologica de executare a reperului placa superioara ,dupa urmatorul model.   (25p)

Subiectul. II TOTAL: 10 puncte

Sa se calculeze necesarul de materie prima pentru executarea unui picior de taburet cu urmatoarele dimensiuni: lungimea-420mm iar sectiunea de 40x40mm ,executat din cherestea de fag .

Determinati,de asemenea,necesarul pentru un lot de 20 de picioare.

OLIMPIADA - DISCIPLINE TEHNOLOGICE

Faza judeteana - 27/o2/2010

PROBA DE LABORATOR

Profil: Resurse naturale si protectia mediului          Varianta 2

Calificare profesionala: Tehnician in prelucrarea lemnului

Clasa: a XIII-a

Toate subiectele sunt obligatorii. Se acorda 10 puncte din oficiu.

Timpul efectiv de lucru este de 3 ore.

Subiectul. I. TOTAL: 80 puncte

In imaginea de mai jos este reprezentata o etajera pentru exponate de laborator, ale carui dimensiuni de gabarit sunt 800x300x450 mm si pentru care s-au folosit urmatoarele materii prime

- PAL de 18 mm, furniruit pe fete si canturi cu furnir de fag, pentru constructia corpului;

- PFL de 5 mm furniruit pe o fata, pentru spatele corpului.

Se cere:

1. Sa se reprezinte vederile fata si laterala dreapta 10p

2. Sa se reprezinte sectiunea verticala;10p

3. Sa se reprezinte solutia constructiva de asamblare a peretelui lateral cu placa superioara 10p

4. Sa se completeze nomenclatorul de repere.  (25p)

5. Realizati fisa tehnologica de executare a reperului placa superioara ,dupa urmatorul model.   (25p)

Subiectul. II TOTAL: 10 puncte

Sa se calculeze necesarul de materie prima pentru executarea unei legaturi de taburet cu dimensiunile 220x 35x20mm ,executata din cherestea de fag si apoi pentru un lot de 20 de legaturi.

OLIMPIADA - DISCIPLINE TEHNOLOGICE

Faza nationala - 16.IV.2009

PROBA DE LABORATOR

Profil: Resurse naturale si protectia mediului          Varianta 3

Calificare profesionala: Tehnician in prelucrarea lemnului

Clasa: a XIII-a

Toate subiectele sunt obligatorii. Se acorda 10 puncte din oficiu.

Timpul efectiv de lucru este de 3 ore.

Subiectul. I. TOTAL: 80 puncte

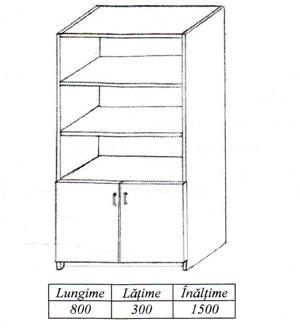

Se da urmatorul corp de mobila cu dimensiunile de gabarit 800x300x1500mm, executat din PAL de 18mm furniruit pe fete si canturi cu furnir de stejar . Panoul de spate este executat din placaj de 5mm, iar politele se afla la distante egale intre ele .Dimensiunile usilor sunt de 400x500 mm. Placa inferioara se afla la 100mm de la baza. Se mentioneaza ca asamblarea spatelui cu placa superioara, placa inferioara si peretii laterali se face prin incheietura in falt.

Se cere:

1. Sa se reprezinte vederile fata si laterala 10p

2. Sa se reprezinte sectiunea longitudinala; 15p

3. Sa se reprezinte solutia constructiva de asamblare a peretelui lateral cu spatele 5p

4. Sa se completeze nomenclatorul de repere.(25p)

5. Realizati fisa tehnologica de executare a reperului placa superioara ,dupa urmatorul model.   (25p)

Subiectul. II TOTAL: 10 puncte

Sa se calculeze necesarul de materie prima pentru executarea unei legaturi de taburet cu dimensiunile 220x 35x20mm ,executata din cherestea de stejar si apoi pentru un lot de 20 de legaturi.
